電界砥粒制御技術を用いた表面創成
| 公開日 |
2025-03-31
|
| 大分類 |
グリーンイノベーション・ナノ・材料・ものづくり |
中分類 |
素材・機械 |
小分類 |
- |
| 研究者 |
《研究代表者》上席研究員 久住孝幸
|
| 所属 |
秋田県産業技術センター 先進プロセス開発部
|
「結晶質材料」は、古くからルビーやサファイアなど宝飾品として知られている材料ですが、今日では、電子デバイス、発光素子、光学素子、エネルギー変換素子、など幅広い分野の工業用途で利用されています。これらの材料は、結晶成長させたインゴットから切り出し、所定の形状に整えた後に、結晶材料の機能を発揮させるために磨き上げられ、機能性表面を創成して工業用部材として提供されています。

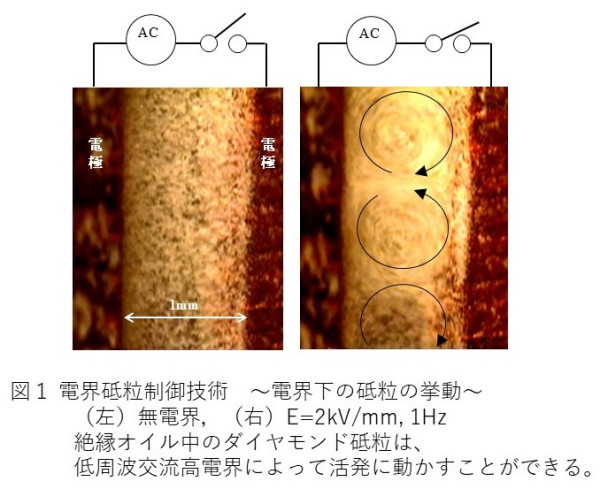

このインゴットの切り出しから磨き上げまでの各工程において、砥粒を用いた加工が多用されていますが、秋田県産業技術センターでは、電界によって砥粒を泳動させて、必要な場所に砥粒を配置制御する「電界砥粒制御技術」による援用加工技術に関する研究を行っており、砥粒加工の高効率化や高品位化に関する検討を進めています。
また、これらの研究を通して、各種研磨品位の評価技術も蓄積しており、当センターで保有する各種測定機器(例えば、走査型白色干渉計、平坦度測定装置、原子間力顕微鏡など)による評価手法は、そのまま各企業が行っている加工工程の品位評価にも利用することができ、歩留まり向上や品位改善へ糸口を探すための手段を提供することができます。
秋田県産業技術センターは、技術相談や設備利用、共同研究などを通して企業の問題解決に貢献することを目的としておりますので、お気軽にお問い合わせください。
研究者
秋田県産業技術センター 先進プロセス開発部 上席研究員 久住孝幸
↓図はクリックすると大きくなります
